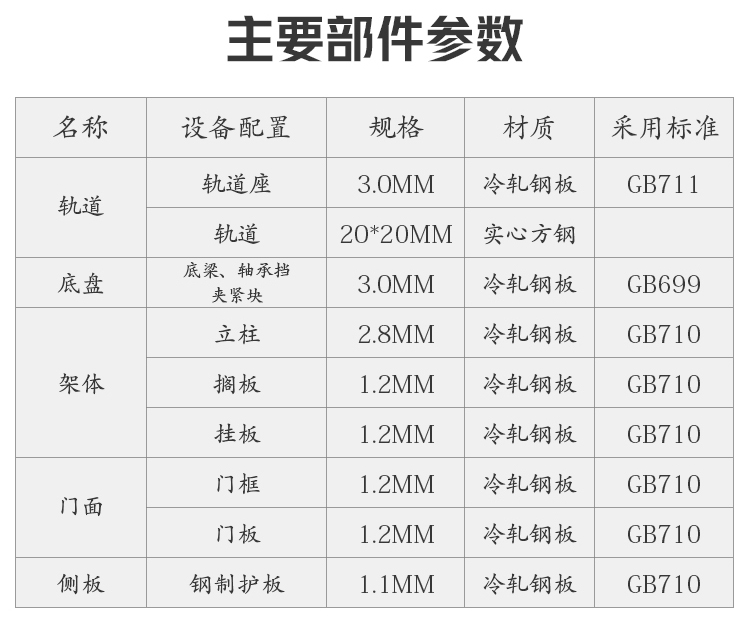

1.結構要求

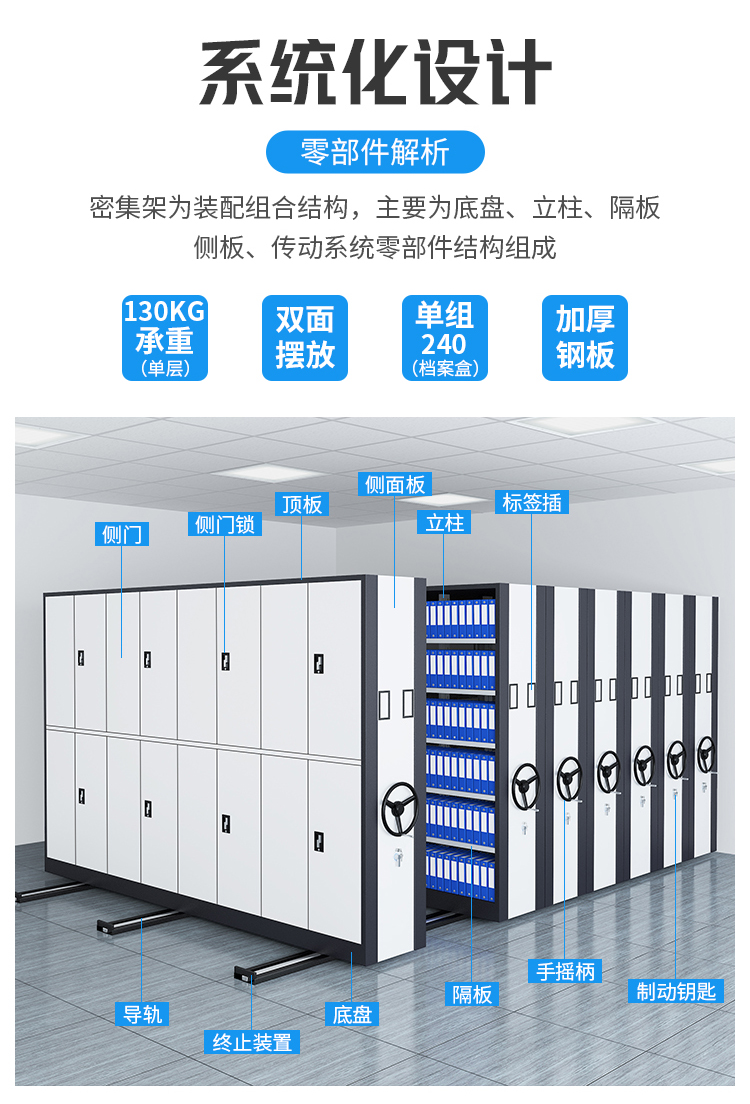

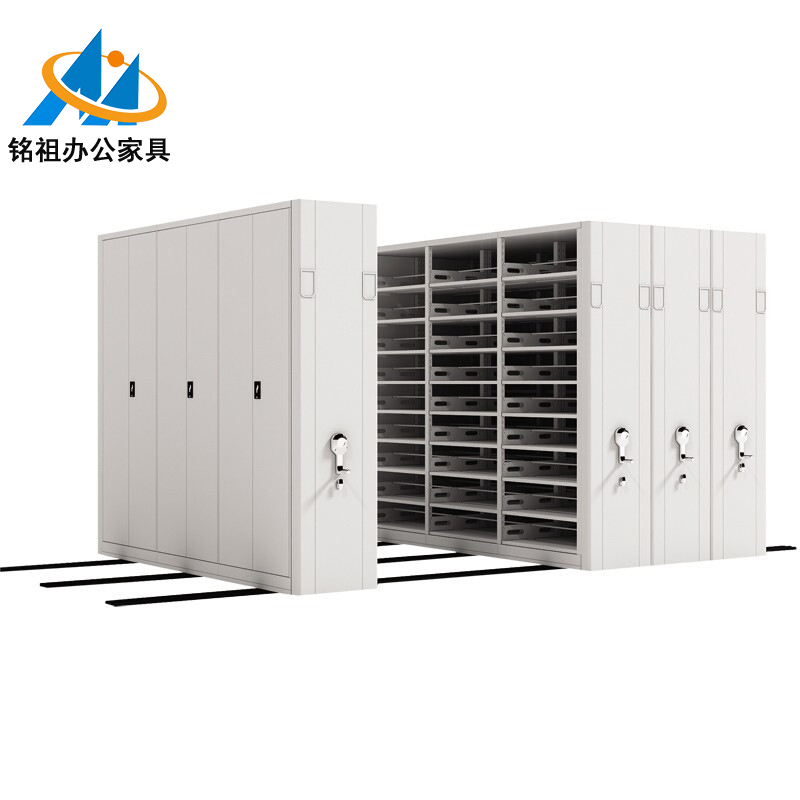

（1）密集架主要由導軌、底盤、傳動機構和架體（包括立柱、掛板、擱板、頂板、門板及側護板）等零（部）件組合而成。

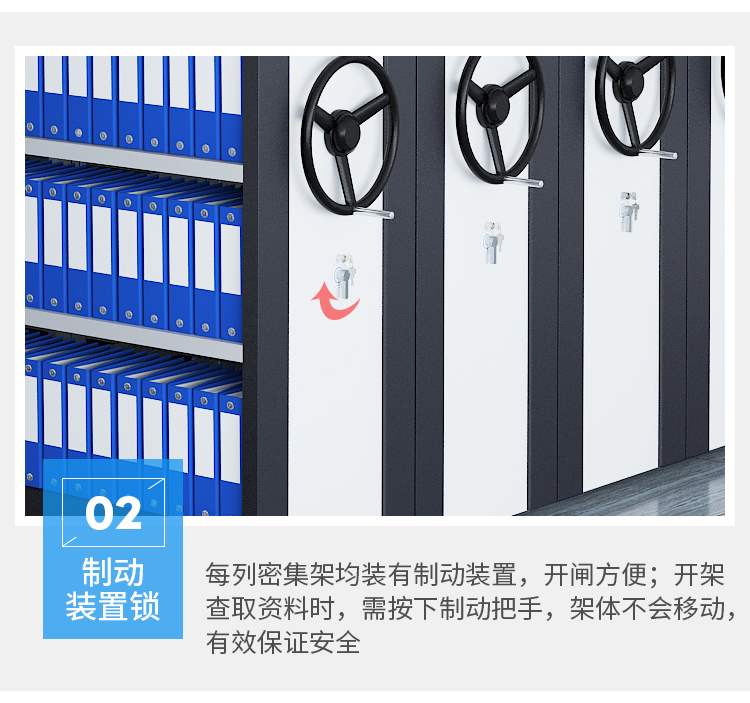

（2）架頂應設防塵裝置，列與列之間應裝有20mm厚特種抗老化橡塑磁性密封條，門面列和中間移動列分別裝有鎖具和制動裝置，每組密集架閉合后可用總鎖鎖住，形成一個封閉的整體，各列移開后可單獨制動，確保人員安全，底部應設防鼠、防傾倒裝置。

（3）擱板、掛板可沿立柱自由調整高度。

2.傳動機構要求

（1）傳動機構、機械式自脫超越離合搖手體、多級速比1：6精制鏈輪等零（部）件組成。在負載情況下保持輕便、靈活、平穩，不得有失靈現象。

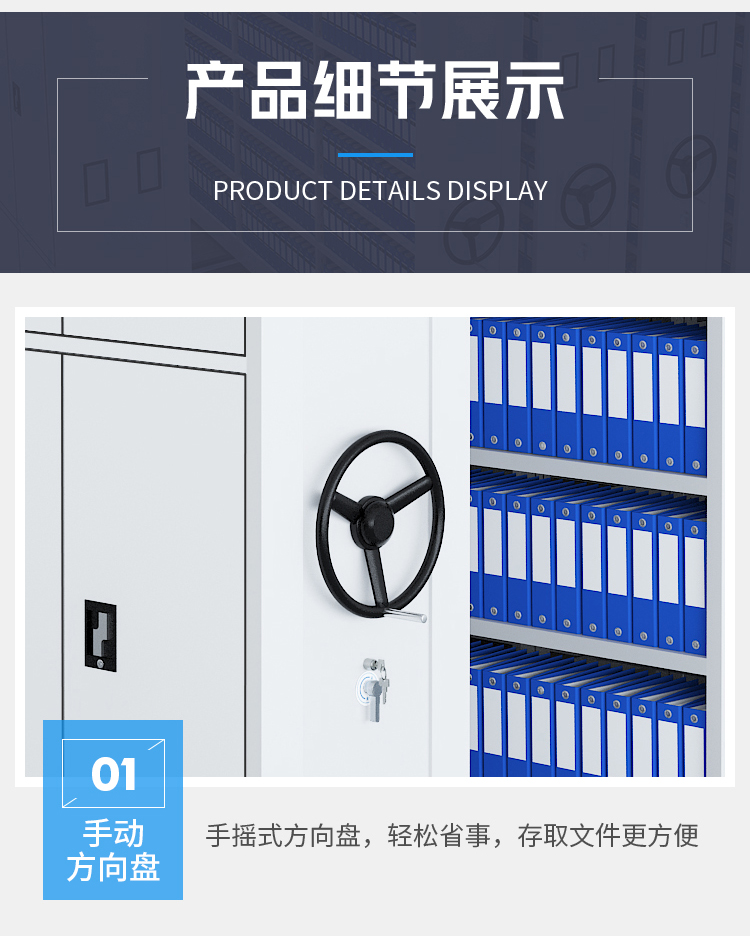

（2）搖手柄：全鋁合金材質圓盤式靜音搖手柄、手柄外包工程塑料、圓盤外徑285±5mm搖手柄帶爪勾，搖動輕便，使用過程中不會產生響聲及噪音；帶自動重力復位功能，使用過程中搖到任何方向都能復位到原點位置；帶動架體運行時，靠?jī)?nèi)部設計的凸輪運動工作原理，使用圓柱體滾珠非常安全可靠地帶動架體運行，在滿負載情況下能保持輕便、靈活、平穩，無失靈現象。搖手可以折疊、搖臂能在圓盤內自由調節搖臂長度達到省力效果，搖臂伸長后最大直徑達370±5mm，在停用時能縮回圓盤內不占空間，搖動任何一列均不會帶動其他手柄轉動，自動掛檔，可單列或多列一起移動。

（3）傳動部件要求

①傳動軸：材料使用Φ20，45#冷拉實心圓鋼，加工精度為3.2，經熱處理調質，HB220-290。

②承輪：高強度鑄鐵，經加工成型，牢固耐用，未加工表面噴涂環保油漆。

        ③連接管：采用優質鋼管，表面防腐處理。

        ④鏈條：采用Φ8.5，節距12.7mm摩托車滾子鏈條。

⑤緊固件為45#、Q235－A鋼標準化零件。

3.底盤要求

底盤：采用≥3.0mm厚優質熱軋鋼板采用分段焊接后整體組裝式，連接牢固、運輸、安裝方便，底梁各段連接采用螺栓緊固，縱梁上按節距沖有矩形槽，底梁節與節之間中隔板三折彎成型兩頭沖有矩形槽，正面折彎寬98mm±2mm，在插立柱位置與縱梁連接，使底梁架體不扭曲、錯位和變形。以供立柱插入后用螺栓緊固。滾輪橫梁采用四折成形，確保在外力作用下無任何變形情況發生。底梁下部應裝有防倒支架以防架體傾倒。底梁兩端封頭橫梁與縱梁牢固焊接，在直角處上平面均焊上三角形加強板。

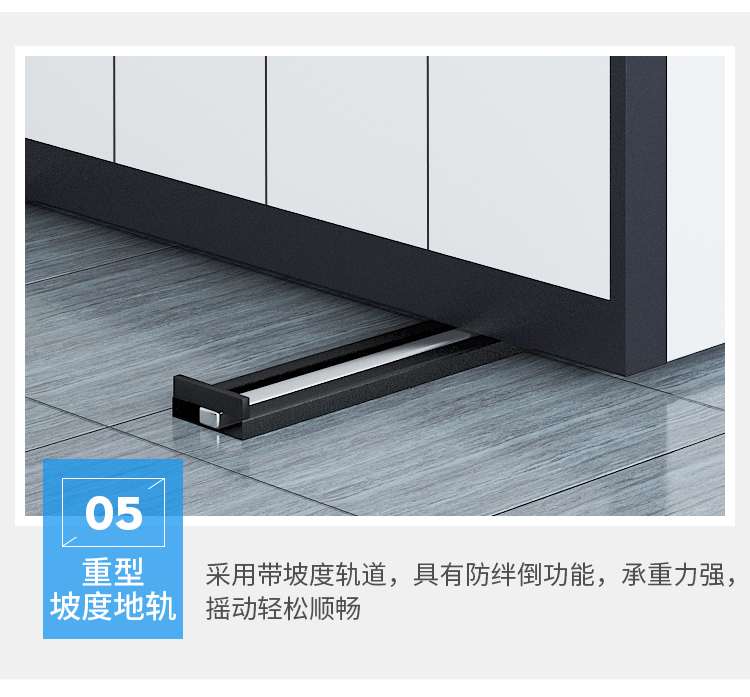

4.軌道要求

采用20*20mm實心方鋼，實心方鋼置于3.0mm厚鋼板上，軌道鍍鋅，軌道板一次成形，軌道外形尺寸25mm*110mm，每米載荷≥2000kg，導軌≥20mm（截面）。軌道與軌道之間采用凹凸連接，采用嵌入式安裝，保證平整度及強度，便于手推車的運行。

5.立柱要求

采用≥1.5mm厚優質冷軋鋼板，六壓筋一次成型，正面50mm壓2根圓筋,，側面40mm各壓2根圓筋，立柱兩面沖壓可上、下調節的掛孔，孔距為50mm左右。成型立柱采用上、中、下三根連接橫梁焊成整體，達到結構堅固合理、美觀大方不變形。立柱下端直接插入底盤固定矩形孔內，通過螺栓緊固，立柱上端與頂板通過螺栓緊固，使立柱頂部形成整體，增強架體的整體剛性。

6、擱板、掛板、擋棒要求

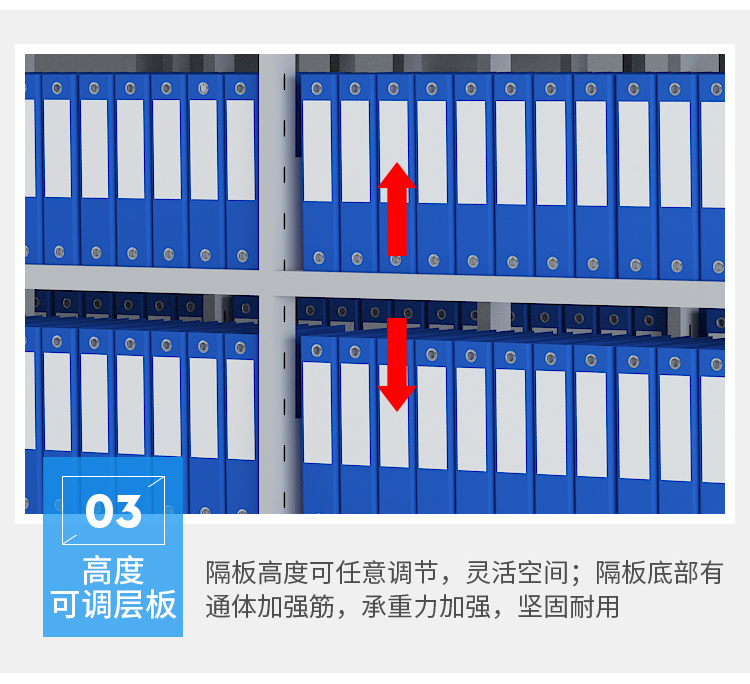

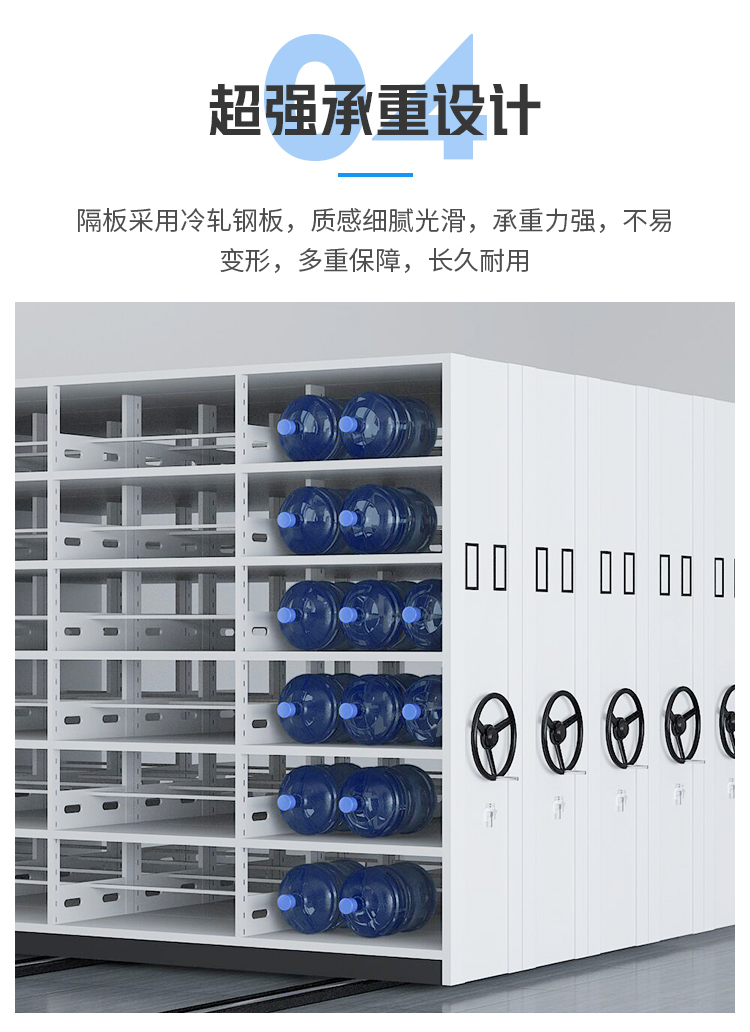

（1）擱板：采用≥1.2mm厚優質冷軋鋼板，通過三次折彎高度25 mm，每塊擱板可任意沿立柱的垂直方向調節存放空間高度。每塊擱板承重80kg（單面），24小時后，最大撓度≤3 mm，擱板無裂紋，永不變形。在雙面擱板中間有分隔檔條、擱板正面性沖壓凹六條凸四條加強筋，高度25 mm兩側各沖壓一條凹形加強筋，筋深度≤3mm，有效增加擱板承重，防止資料篡位。

（2）掛板：選用≥1.2mm優質冷軋鋼板沖壓成型。掛板高度≥130mm，掛板橢圓形孔上下平行 沖壓兩條貫穿式加強筋，增加掛板強度。掛板與立柱之間的連接方式采用雙扣勾掛板，掛板與擱板之間采用雙扣勾，扣勾和掛板與擱板連接的扣勾平行度相差<1mm。

（3）擋棒：采用≥1.0mm優質冷軋鋼板模具沖壓成型，折彎成型，增強其強度且能阻擋檔案滑向另一側，沿立柱垂直方向可以自由調整高度。

7.側護板、密封條、門板、頂板、防塵板、防鼠板要求

（1）側板：采用左中右拼接結構，≥1.0mm優質冷軋鋼板、側面板正面采用模具垂直沖壓兩條倒三角加強筋、加強筋的寬度為20mm、加強筋的深度為10mm、外觀設計新穎，線條流暢，并且在列與列之間安裝橡膠密封條，形成兩列間的全封閉、密封效果更佳。側面板正面采用模具沖壓兩個標簽框位置，整體美觀大方，標簽框不需要固定方式固定，可以任意拆卸便于更換便簽?zāi)夸洝?

（2）密集架專用密封條：每列之間有緩沖鑲嵌式密封條，基座采用厚度3mm厚合金材質，使得密封條更加平直，維護方便,密封與防撞性能更好，采用抗老化橡膠密封條。

（3）門板：采用≥1.0mm冷軋鋼板，門面板安裝在密集架的首列和最后一列，選用優質冷軋板，設置對開門，每一張門板從上至下垂直沖壓兩條加強筋。鋅合金拉手有鋁、銅、鎂、鎘、鐵等金屬制成，經多工位處理、打磨，外表鍍鋅拋光而成，精工制作、簡潔大方、質地堅硬、手感舒適，不褪色，耐使用，耐腐蝕性好，可改變傳統塑料和鋁合金拉手易脫落、易損壞、變色、受力強度不夠等缺點。門板拉手位置必須用模具一次性沖壓成凹型，鋁合金拉手長120mm，手拉位置≤95mm，便于滿足人機工程，讓開門手感舒適度最佳，拉手鑲嵌另加螺絲固定，保證開拉一萬次不脫落。

（4）頂板：采用≥1.0mm冷軋鋼板,通過三次折彎高度30 mm，每塊頂板的兩個高度30 mm正面，平行沖壓一條加強筋，加強筋寬度≥5mm，深度≥3mm增大頂板強度、結構結實、緊固，設計新穎，通用性強，整體焊接后采用螺絲串聯，表面噴塑。

（5）防塵板：采用≥1.0mm厚優質冷軋鋼板，具有耐高溫、耐腐蝕、防塵、防靜電等特性。

（6）防鼠板：采用1.0mm厚優質冷軋鋼板，板體光滑表面經過防腐處理，堅硬、美觀。

           重慶銘祖實業有限公司是一家專業生產辦公家具的企業。公司致力于為企事業單位/商務

寫字樓/政府/學校等提供高品質的辦公家具配套設施?，F(xiàn)公司擁有現代化生產廠房2萬多平方米。

擁有多條進口的先進生產設備及一批資深、高素質、開發型的管理人才。主要專注于辦公家具，

文件柜、更衣柜、檔案柜、密集柜、書架、貨架、電子存包柜、微信快遞柜、上下鋪鐵床、員工

宿舍床、公寓床、校用課桌椅、辦公桌椅、班臺、屏風位等家具產品的生產與銷售。公司始終堅

持品質第一、信譽至上的原則，承諾產品質量十年保證。竭誠歡迎廣大新老客戶蒞臨指導，攜手

共創美好明天。
                              聯系電話：17815260116  毛經理

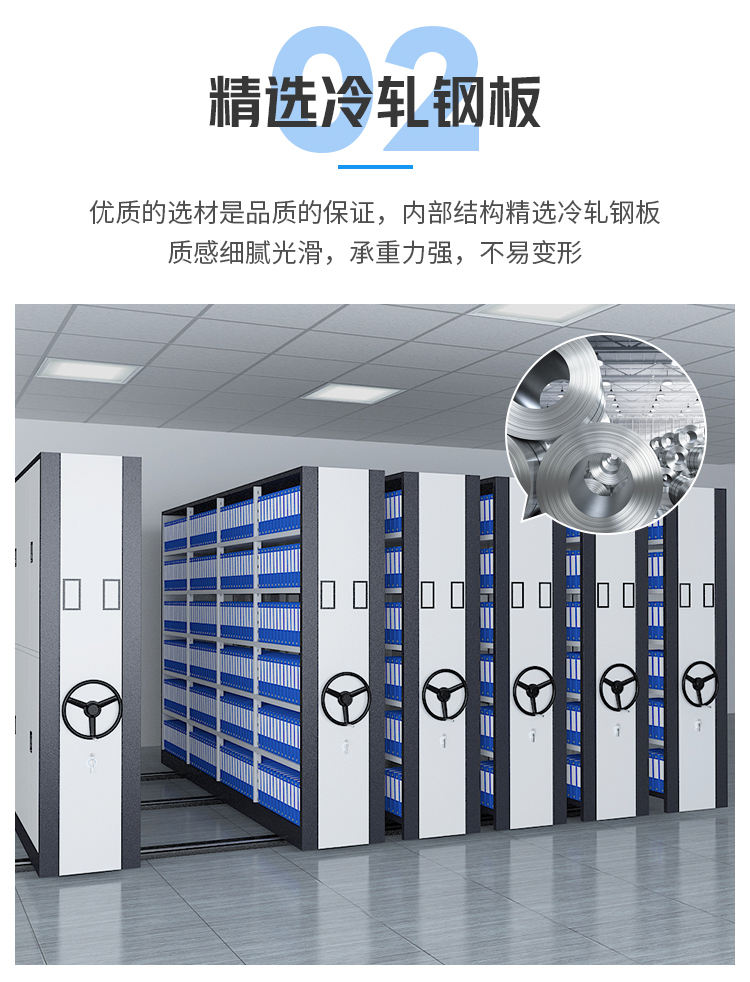

      本公司生產的檔案密集架和智能密集柜采用寶鋼優質冷軋鋼板多次采用高科技技術處理，顏

色持久鮮亮，具有防水，防污，防腐蝕等性能。柜面分層噴涂西除銹防剮蹭，表面經除油-清洗-

除銹-清洗-磷化-清洗-靜電噴涂-熱固化處理八道工序，使產品在不同的環境中涂層不脫落，不生

銹，涂層牢固。靜電噴粉附著力強，不易掉漆，色彩亮麗，有質感，無甲醛更加環保健康。滑軌

采用雙軸驅動設計，移動更輕松。超大容量空間使承重，推動力更強。優質五金配件，使用年限

更長。
